教程介绍：

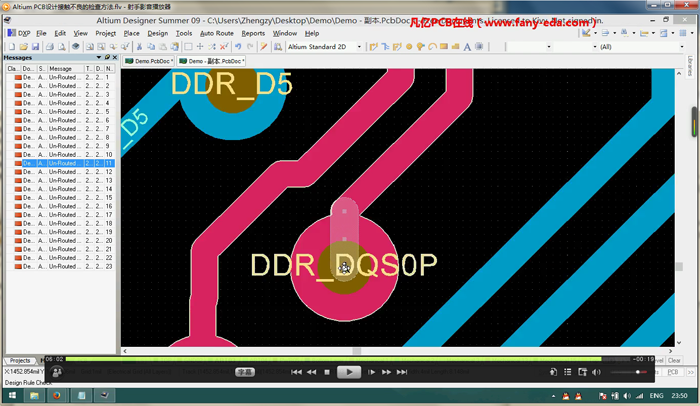

Altium Designer技巧视频共31课，包括Altium PCB设计接触不良的检查方法、Altium 中交互式布局和模块化布局、如何在PCB中进行挖孔处理等。

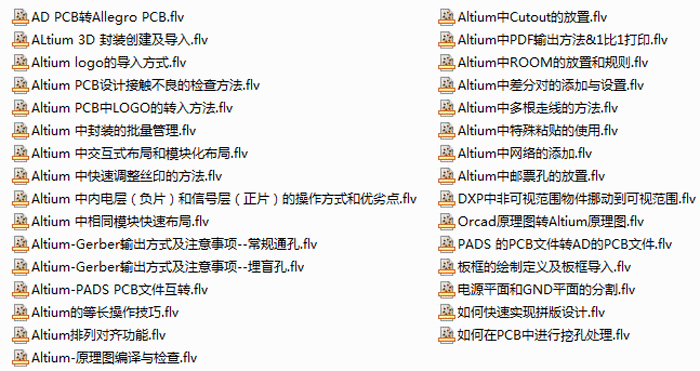

| 教程目录 | |
|---|---|
| AD PCB转Allegro PCB | ALtium 3D 封装创建及导入 |
| Altium logo的导入方式 | Altium PCB中LOGO的转入方法 |
| Altium PCB设计接触不良的检查方法 | Altium 中交互式布局和模块化布局 |
| Altium 中内电层（负片）和信号层（正片）的操作方式和优劣点 | Altium 中封装的批量管理 |
| Altium 中快速调整丝印的方法 | Altium 中相同模块快速布局 |
| Altium-Gerber输出方式及注意事项--埋盲孔 | Altium-PADS PCB文件互转 |
| Altium-Gerber输出方式及注意事项--常规通孔 | Altium-原理图编译与检查 |
| Altium中Cutout的放置 | Altium中PDF输出方法&1比1打印 |
| Altium中ROOM的放置和规则 | Altium中多根走线的方法 |
| Altium中差分对的添加与设置 | Altium中特殊粘贴的使用 |
| Altium中网络的添加 | Altium中邮票孔的放置 |
| Altium排列对齐功能 | Altium的等长操作技巧 |
| DXP中非可视范围物件挪动到可视范围 | Orcad原理图转Altium原理图 |
| PADS 的PCB文件转AD的PCB文件 | 如何在PCB中进行挖孔处理 |
| 如何快速实现拼版设计 | 板框的绘制定义及板框导入 |
| 电源平面和GND平面的分割 | |
下载量 : 90 | 类型 : 视频文件
